背景
随着建筑制品的广泛应用，对于建筑制品的防火关注度越来越高，相应的标准也随之发展。EN 13823标准规定了建筑制品(不含铺地材料)暴露在单一燃烧体热攻击下的对火反应试验，与之相对应的国标为GB/T 20284。本文对EN 13823的测量参数和试验装置进行了介绍，并指出了EN 13823:2020+A1:2022与GB/T 20284-2006(对应EN 13823:2002)的区别。

标准介绍
EN 13823 Reaction to fire tests for building products -- Building products excluding floorings exposed to the thermal attack by a single burning item
测量参数

热释放
-热释放速率HRR(t)
-总热释放量THR(t)
-燃烧增长速率指数FIGRA
烟气生成
-产烟速率SPR(t)
-总产烟量TSP(t)
-烟气生成速率指数SMOGRA
肉眼观察
-水平(横向)火焰蔓延
-燃烧滴落物/颗粒

试验装置
SBI测试设施由燃烧室、测试装置(小推车、固定框架、集烟罩、排气管道、燃烧器和气体控制单元)、测量系统和采集软件组成。
燃烧室：燃烧室尺寸为3m×3m×2.4m，其墙体应由砖石块(如多孔混凝土)、石膏板、硅酸钙板或根据 EN 13501-1 划分为A1或A2级的其他类板材建成。

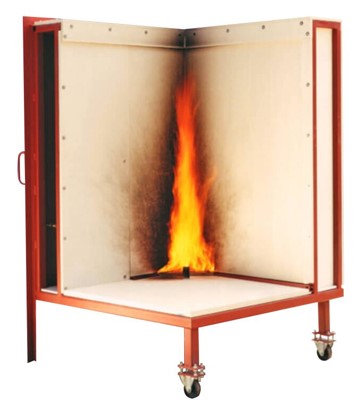

小推车：小推车上放置两个垂直的板块，在垂直角的底部放有沙盒燃烧器。
固定框架：小推车推入其中进行试验并支撑集烟罩，框架上固定由辅助燃烧器。
集烟罩：位于机架顶部，用于收集燃烧气体。

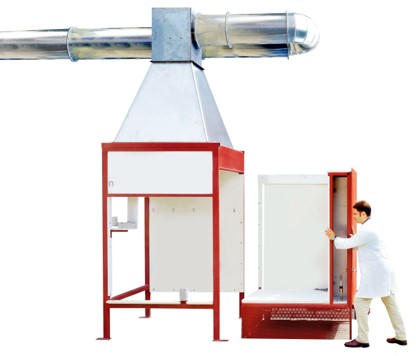

FTT SBI单体燃烧测试仪

排气管道：内径为315±5mm的圆形管，用50mm耐高温矿棉隔热。
燃烧器：需要两个相同的沙盒燃烧器，一个放置于小推车底板上(主燃烧器)，一个固定在车架立柱上(辅助燃烧器)。

燃烧器保护格栅

燃料：商用丙烷气体，纯度≥95%。
质量流量控制器：量程至少为0~2.3g/s，在0.6~2.3 g/s内的读数精度为1%。
燃烧器控制单元：用于用于向任一燃烧器供应丙烷，应防止同时向两个燃烧器供应丙烷。

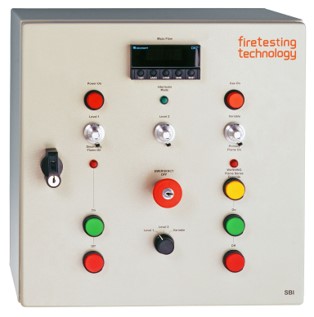

燃气控制箱

测量系统
包括：
三个K型热电偶，直径为0.5mm
半球形探头，量程至少为0~100Pa
压力传感器，精度为±2Pa，90%输出的响应时间最多为1s
气体取样探头，连接到气体调节装置和O2和CO2气体分析仪
白光烟气测量系统
气体分析仪

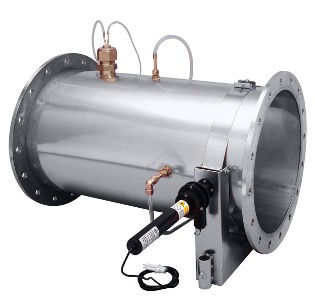

测量管段

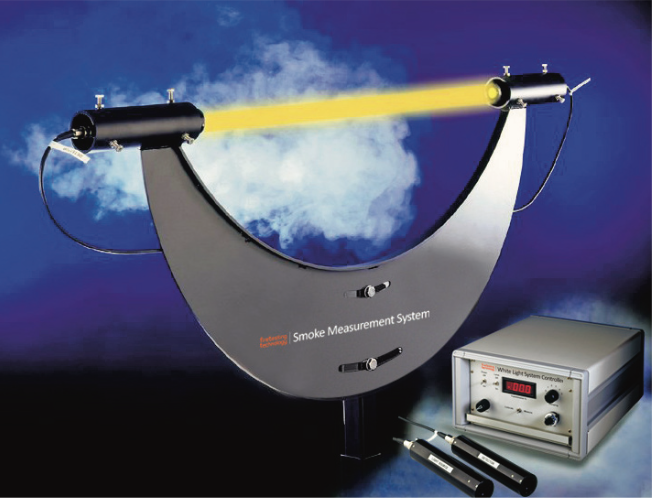

白光烟气测量

FTT 气体分析机柜

数据采集系统

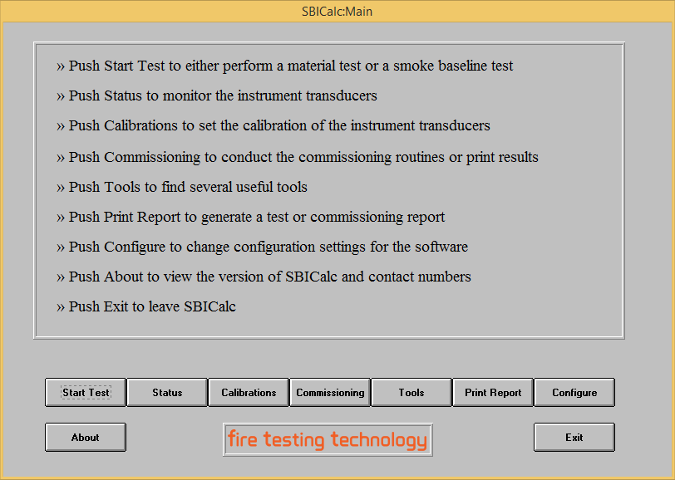

SBICalc软件采集界面

标准对比
EN 13823更新较快，其最新版本为EN 13823:2020+A1:2022。与老版本EN 13823:2002相比，将双向探头改为了测试精度更高的半球形探头（图片如下），探头的雷诺校正系数Kp值由1.08改为了1.24。

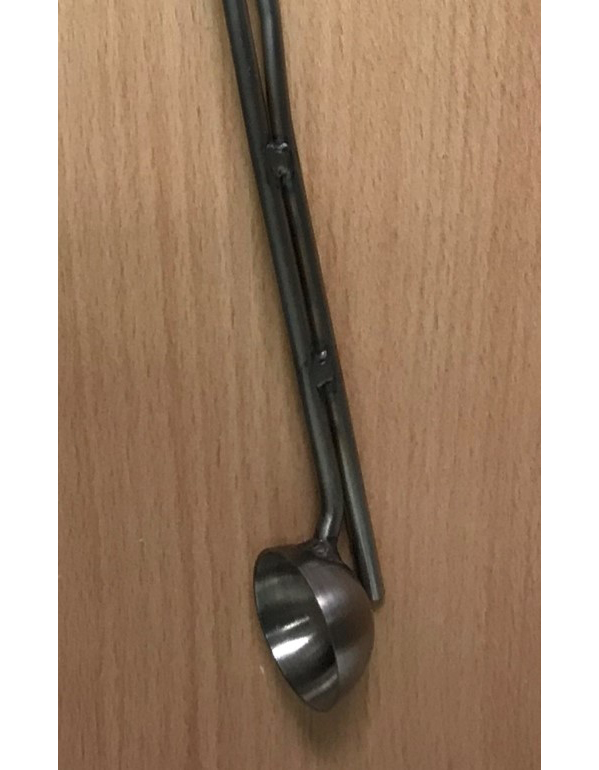

(新版本)半球形探头

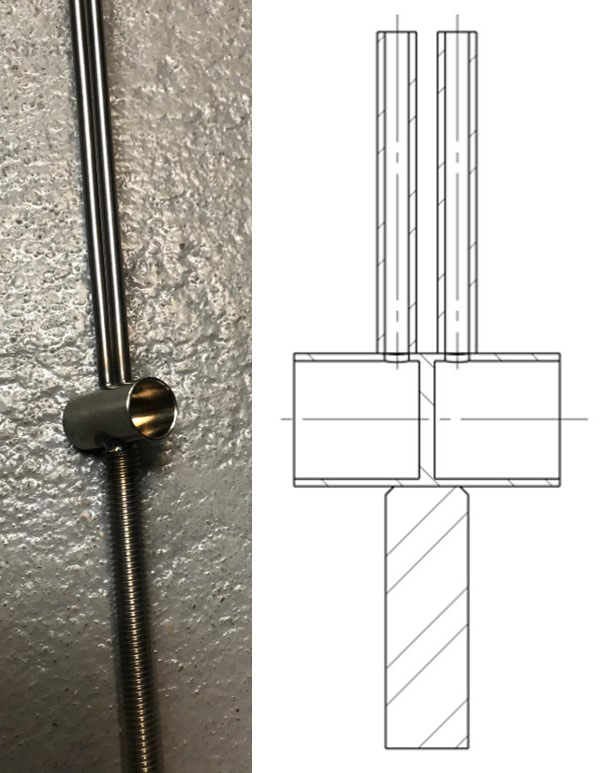

(老版本)双向探头

我国关于SBI最新执行的标准为GB/T 20284-2006《建筑材料或制品的单体燃烧试验》，等同EN 13823: 2002的翻译版本，因此与EN 13823:2020+A1:2022相比，同样存在采样探头的差异。
作为阻燃测试设备领域的先行者，FTT的SBI单体燃烧试验装置兼顾了全球范围内新老标准的需求，能同时满足上述三个标准。

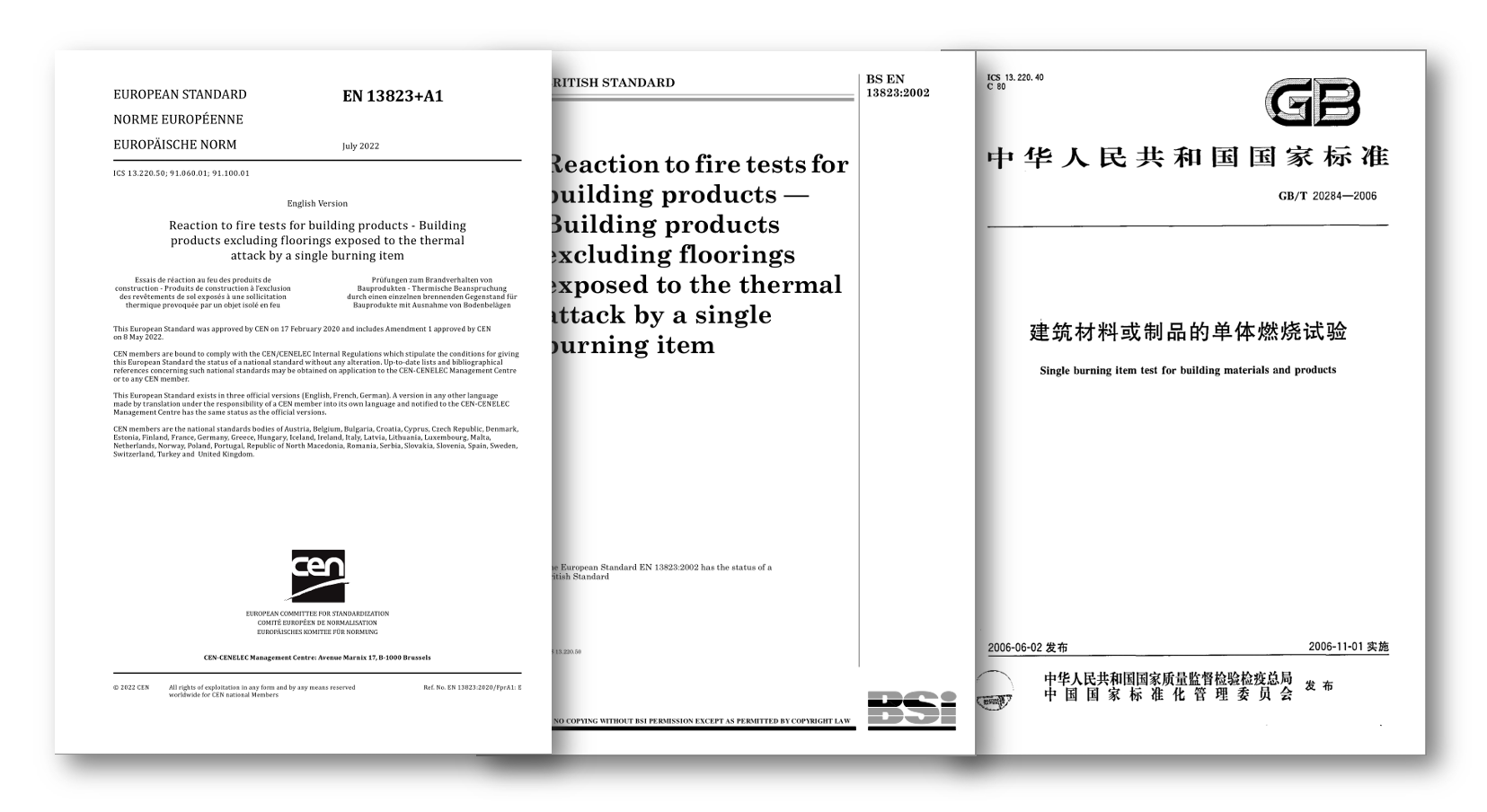

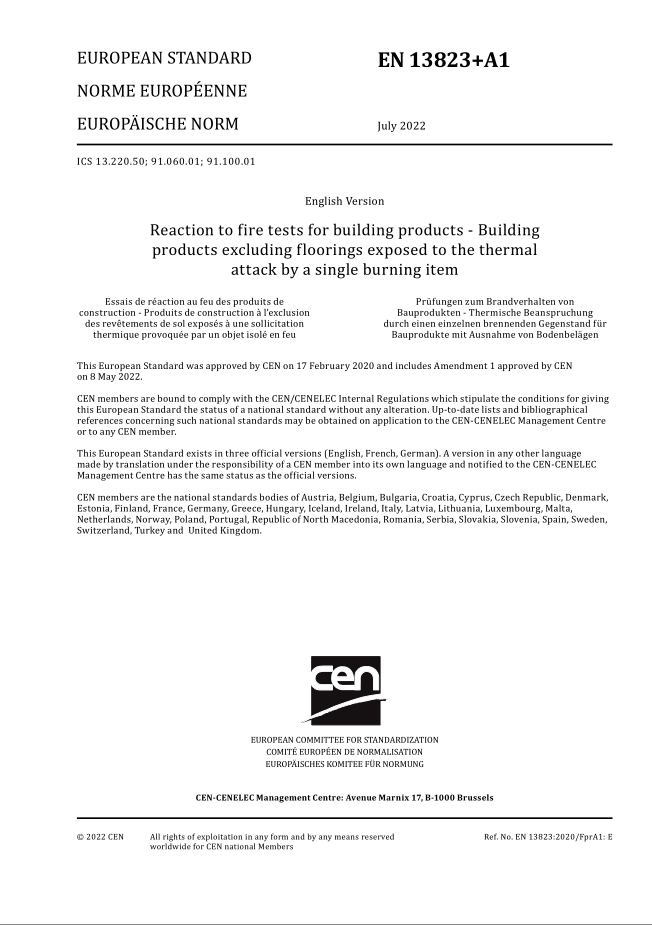

EN 13823:2020+A1:2022

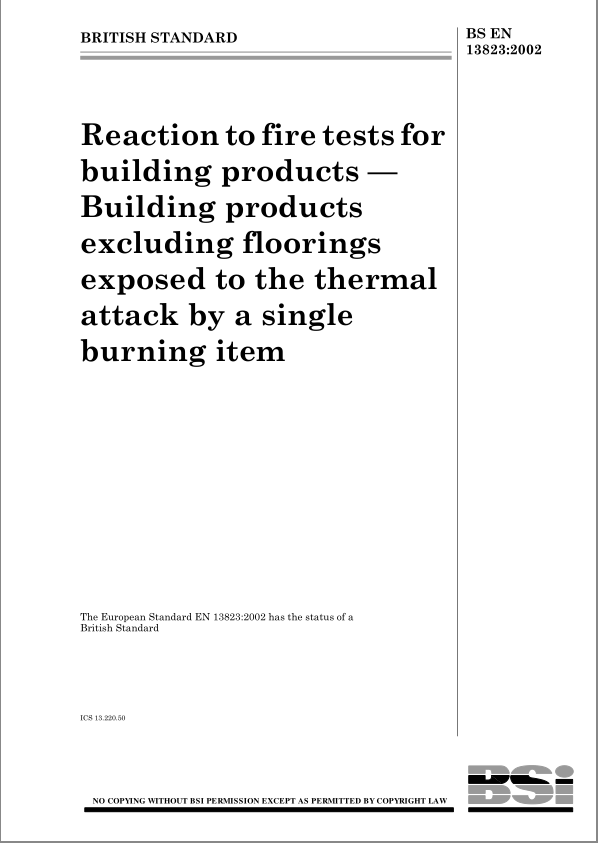

EN 13823:2020

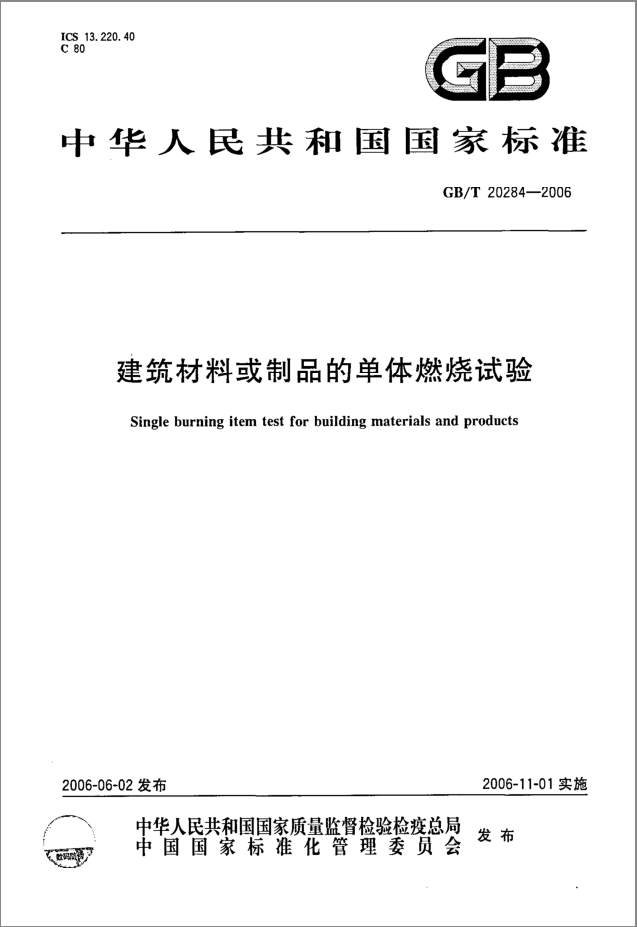

GB/T 20284-2006

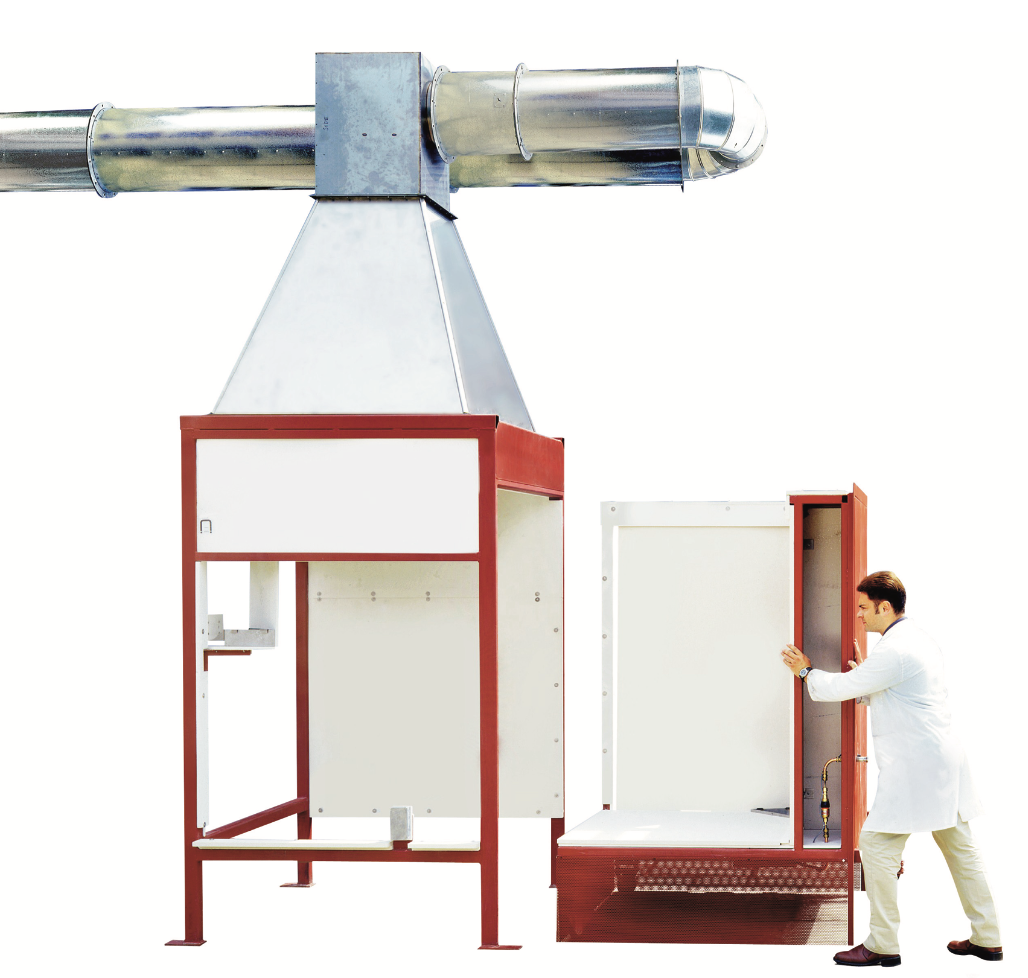

FTT SBI单体燃烧试验装置

更多SBI单体燃烧试验装置相关信息，欢迎咨询欧美大地仪器。
