DC-004P PC控制型动态应变测量仪

型号:DC-004P

用途:DC-004P是一款PC控制型动态应变测量仪,仪器本身无存储介质,通过USB接口连接到电脑并将测量数据存储其中,可实现连续记录,适合材料测试等领域。

标准规范:

DC-004P是一款PC控制型动态应变测量仪,仪器本身无存储介质,通过USB接口连接到电脑并将测量数据存储其中,可实现连续记录,适合材料测试等领域。


特点

·手动、数据触发、间隔测量可同时执行

·50 kHz采样(单通道模式下最快时)

·12.5kHz 4通道同时采样(4通道型)

·可测量高达±80000×10-6应变的大应变(0.5V激励)

·直连PC,长时间连续记录

·4通道型和2通道型可选

·测量数据支持DADiSP格式

·兼容TEDS智能传感器

·标配控制软件DC-7004P

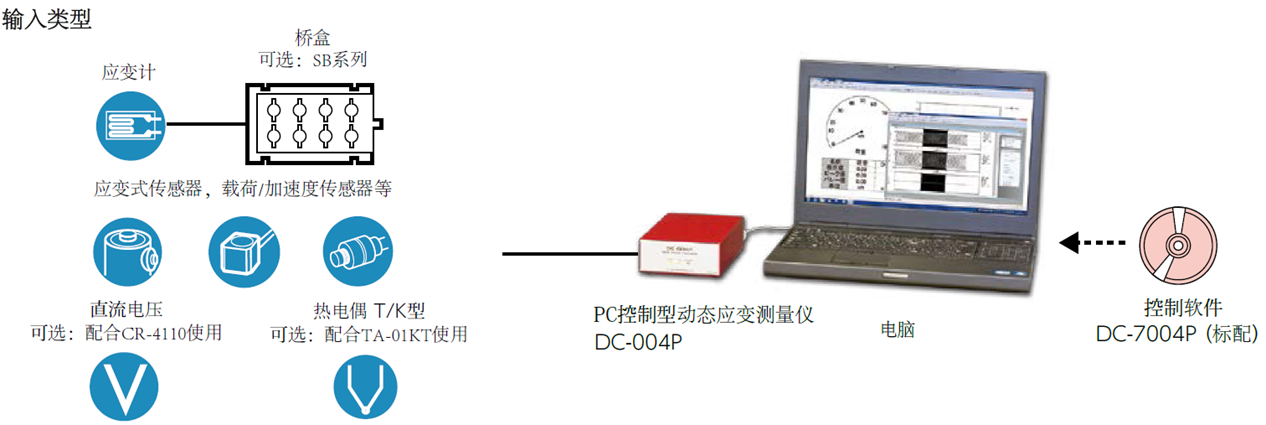

系统框图



软件

标配的控制软件DC-7004P由两个软件组成,以支持高速采样和简单的测量操作。

测量软件DC-7004P-T

DC-7004P-T是仅用于测量的软件,通过PC控制DC- 004P,并监测和记录测量值。

●手动、数据触发和间隔测量可以同时执行

●四则运算、三角函数、特殊函数运算

●数字显示、T-Y显示、X-Y显示、矢量显示、频谱、标签、OLE对象等

数据编辑软件DC-7004P-E

DC-7004P-E执行数据处理,例如确认由DC-7004P-T记录的测量数据和文本转换。

●数据文件管理

●数据文件编辑

●图形显示功能


产品规格

型号 DC-004P
通道数 4(4通道型), 2(2通道型)
测量对象 应变
DC电压(搭配CR-4110)
热电偶 (搭配TA-01KT)
测量范围 ±20,000×10-6 应变 (2V激励)
±80,000×10-6 应变 (0.5V激励)
频率响应 DC~2kHz
应变计阻值 120, 350(Ω)(全桥)
最大采样速度 20µsec. (单通道模式), 40µsec. (2通道模式),
80µsec. (4通道模式)
尺寸 120(W)×50(H)×180(D)mm (突出部分除外)
重量 DC-004P : 4通道型 约 600g
DC-004P(-2) : 2通道型 约500g
电源 DC10~16V 0.3A Max.(直流插座供电时)
也可通过USB线缆供电

了解更多,请咨询欧美大地!
